SM-1CrNi3钢是目前我国惟一纳标的渗碳型塑料模具钢,虽然它和合金结构钢12CrNi3A(GB/T3077—1999)有近似的化学成分和近似的力学性能,但它是参考美国的P6为适应塑料模具成形零件的性能需要经精炼而成,其冶金质量高于12CrNi3A,抛光性和淬透性更好,在淬火和低温回火或高温回火后都有良好的综合力学性能,钢的低温軔度好,缺口敏感性小。被切削加工性良好,在硬度260-320HBS时,相对切削加工性为60%-70%。此外,钢的碳含量比12CrNi3A低,退火后硬度低,抗冷塑性变形能力低,利于采用冷挤压成形方法制造模具零件。零件成形后经渗碳、淬火、回火,使模具零件表面有很高的硬度、耐磨性而心部具有很好的韧度。
国外同类型的钢号除美国的P6(AISI,ASTM)外,还有近视德国X19NiCrMo4。
该钢适造要求耐磨性高,尺寸较大的塑料模具零件。
1.化学成分
[YB/T094—1997(质量分数)(%)]
![模具钢资料图 (82).png 模具钢资料图 (82).png](/upload/14645884742479688.png)
2.物理性能
(见表4-54-表4-58)
表4-55 临界温度
![模具钢资料图 (83).png 模具钢资料图 (83).png](/upload/14645885136046949.png)
注:试验用钢成分(质量分数)(%);C0.13,_S10.34,Mn0.50,CrO.76,Ni2.92,P0.013,S0.004。

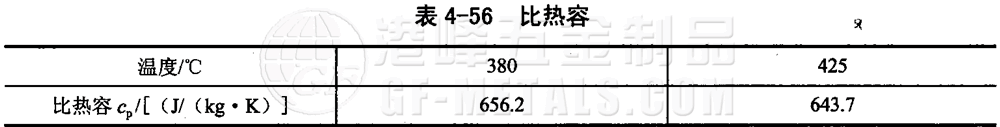

表4-56 比热容
![模具钢资料图 (84).png 模具钢资料图 (84).png](/upload/14645885415646497.png)
表4-57 线膨胀系数
![模具钢资料图 (85).png 模具钢资料图 (85).png](/upload/14645885886834257.png)
表4-58 热导率
![模具钢资料图 (86).png 模具钢资料图 (86).png](/upload/14645886074849577.png)
3.热加工
![模具钢资料图 (87).png 模具钢资料图 (87).png](/upload/14645886399780104.png)
4.热处理
(见表4-60-表4-65和图4-36-图4-40)
表4-60 热处理
![模具钢资料图 (88).png 模具钢资料图 (88).png](/upload/14645886669269240.png)
表4-61 室温力学性能
![模具钢资料图 (89).png 模具钢资料图 (89).png](/upload/14645886979727919.png)
表4-62 不同温度回火后的力学性能
![模具钢资料图 (90).png 模具钢资料图 (90).png](/upload/14645887112199537.png)
![模具钢资料图 (91).png 模具钢资料图 (91).png](/upload/14645887305923902.png)
表4-63 疲劳极限
![模具钢资料图 (92).png 模具钢资料图 (92).png](/upload/14645887528803419.png)
表4-64 伪渗碳后淬火回火的力学性能
![模具钢资料图 (93).png 模具钢资料图 (93).png](/upload/14645887614647291.png)
表4-65 高温性能
![模具钢资料图 (94).png 模具钢资料图 (94).png](/upload/14645888011951108.png)
图4-36 等温转变曲线
![模具钢资料图 (95).png 模具钢资料图 (95).png](/upload/14645888165405348.png)
试验用钢成分(质量分数)(%):C0.13,S10.34,Mn0.50,Cr0.76,Ni2.92,P0.013,S0.004:奥氏体化温度860℃
图37 奥氏体连续冷却转变曲线
![模具钢资料图 (96).png 模具钢资料图 (96).png](/upload/14645889141673841.png)
(试验用钢成分和奥氏体化温度同图4-36)
图4-38 a) 12CrNi3钢的奥氏体等温转变图
![模具钢资料图 (97).png 模具钢资料图 (97).png](/upload/14645890377947584.png)
图4-39 SM1CrNi3钢的淬透性图试验用钢成分
![模具钢资料图 (98).png 模具钢资料图 (98).png](/upload/14645890588959974.png)
(质量分数)(%):C0.11-0.17,S10.17-0.37,Mn0.30-0.60,Cr1.25-1.75,Ni3.25-3.75
图4-38 b) 12CrNi3钢(渗C后)的奥氏体等温转变图
![模具钢资料图 (99).png 模具钢资料图 (99).png](/upload/14645890674269361.png)
试验用钢成分(质量分数 %):C1.00,C10.90,N13.27
图44 012CrNi3A钢不同截面钢材热处理后的力学性能试验用钢成分
![模具钢资料图 (100).png 模具钢资料图 (100).png](/upload/14645890785477308.png)
(质量分数 %):C0.13,S10.24,Mn0.45,CrO.62,Ni3.34,P0.018,S0.007;780℃油淬,130X:回火。
