• 港峰首页 >
• 企业资讯 >
• 塑料模具钢资料 >

06Ni6CrMoVTiAl低合金马氏体时效模具钢

06Ni6CrMoVTiAl钢属低合金马氏体时效钢。该钢种的突出特点是固溶处理后变软，可进行切削加工，加工成形后再进行的时效硬化处理，从而减少模具零件的热处理变形。该钢种的优点是热处理变形小，固溶后硬度低，可加工性能好，粗糙度低；时效后硬度为43-48HRC，综合力学性能好，热处理工艺简便等，适宜制造高精度塑料模具和非铁金属压铸模具等。尚未纳标。

1.化学成分

[设计成分(质量分数）(％)]

2.物理性能

(见表4-71和表4-72)

表4-71临界温度

表4-72线膨胀系数

3.热加工

4.热处理

(1)固溶处理

(见图4-42-图4-45和表4-74>

图4-42  06Ni6CrMoVTiAl钢的过冷奥氏体转变曲线

试验钢成分(质量分数)(％)：C0.04，Mn0.19，Ni5.80，Mo1.04，V0.11，Til.00，S10.50，P0.017;奥氏体化：940℃  15min;原始状态；退火

图4-43  固溶温度对06Ni6CrMoVTiAl钢的硬度的影响(固溶时间1h）

图4-44  固溶温度06Ni6CrMoVTiAl钢的抗拉强度、屈服强度的影响(试样固溶后在520℃时效6h)

图4-45  在850℃固溶时间对06Ni6CrMoVTiAl钢硬度的影响

表4-74  固溶处理规范

(2)时效处理

(见图4-46-图4-49和表4-75)

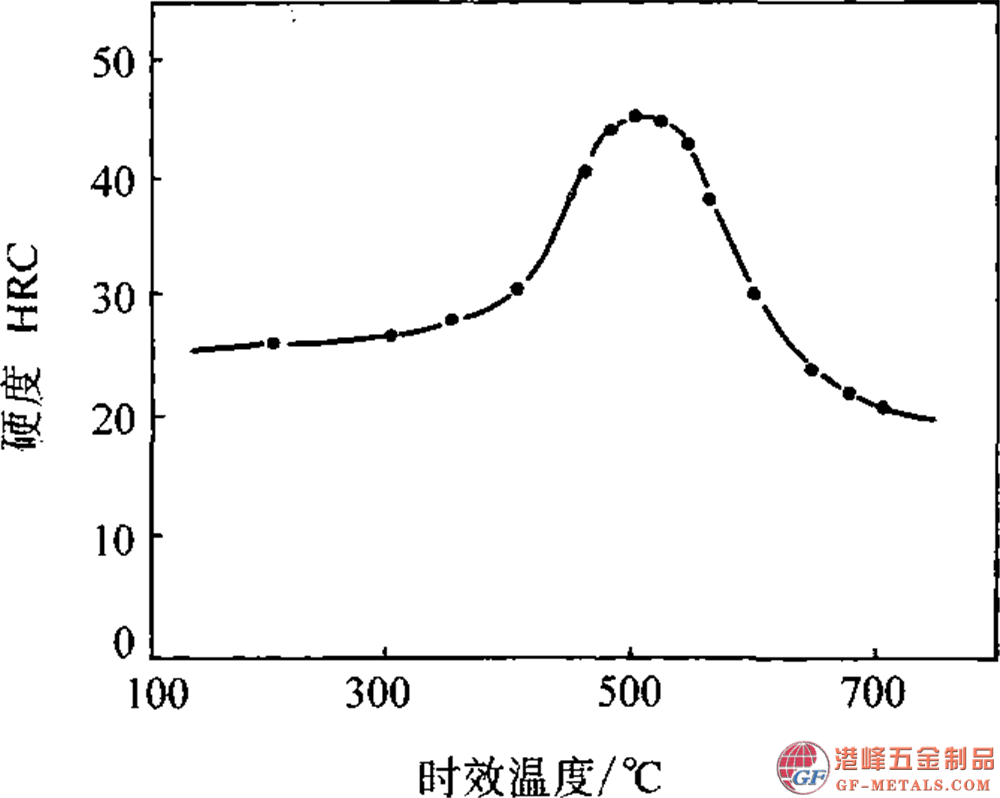

图4-46  时效温度对06Ni6CrMoVTiAl钢硬度的影响 （850℃固溶，时效8h）

图4-47  520℃时效时间对06Ni6CrMoVTiAl钢硬度的影响

图4-48  时效时间对06Ni6CrMoVTiAl钢的硬度的影响(850℃固溶1h)

图4-49  时效温度对06Ni6CrMoVTiAl钢的抗拉新能的影响

(试样在850℃固溶，不同温度时效6h)

表4-75  时效处理规范
