• 港峰首页 >
• 企业资讯 >
• 塑料模具钢资料 >

4Cr13马氏体不锈模具钢(T22134)

SM-4Cr13是为满足塑料模具成型零件的特殊需要(高纯净度、抛光性、蚀刻性、耐蚀性等）由普通不锈钢4Cr13精炼而成。4Cr13是可淬硬的马氏体不锈钢，由于含碳量比2Cr13高，所以有更高的硬度和耐磨性。这一类型钢是国内外应用最广最多的耐蚀型塑料模具钢，它是以美国的不锈钢420为基础，调整成分和改进冶炼加工工艺、形成许多改进型产品，品种很多，仅以德国葛利兹公司产品为例，现在就有十余种之多，如1.2316、1.2316S、1.2316-ESR、1.2183H、1.2083-Mod、1.2083、1.2083ESR、1.2083VAR、1.2361ESR、1.2128H等。瑞典一胜百公司的S136、S136H。日本大同特钢的S-STAR。奥地利百禄公司的M300ESR、M310ESR等都是含Cr13%型的耐蚀塑料模具钢的代表。

这一类钢主要用于需要耐腐蚀、高镜面表面质量的塑料模具零件，尤其是#光学透镜、有腐蚀性的树脂材料制品、添加助燃剂的树脂等。

1.化学成分

2.物理性能

(见表4-104-表4-108)

表4-105 线膨胀系数

表4-106 热导率

表4-107 弹性模量

表4-108 电阻率

3.热加工

4.热处理

(见表4-110-表4-112和图4-60-图4-62)

表4-110 热处理

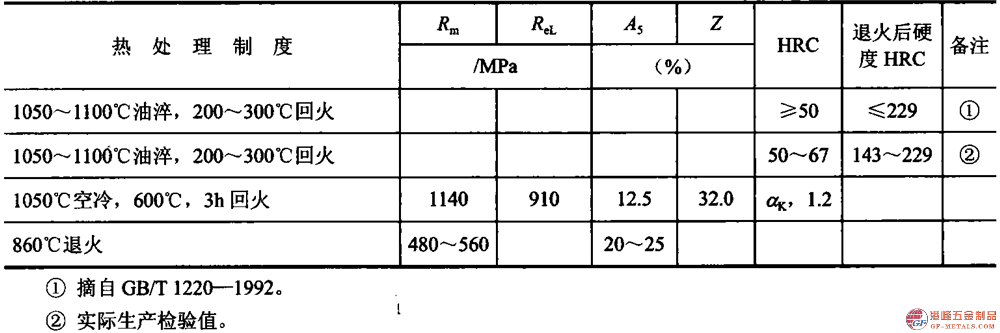

表4-111 室温力学性能

表4-112 高温位伸性能

抗氧化性：该钢可在600-650℃长期使用。

图4*60 奥氏体等温转变图

试验组成分(质量分数）(％)：C0.45，S10.32，Mn0.40，Cr13.8，N10.12; 奥氏体化温度980℃

图4-61 4Cr13钢的奥氏体连续冷却转变图

图4-624Cr13钢在不同温度下的力学性能

(1050℃空冷，650℃3h回火）
