• 港峰首页 >
• 企业资讯 >
• 塑料模具钢资料 >

S-STAR塑料模具钢资料

S-STAR塑料模具钢是日本大同特殊钢公司(大同特殊钢株式会社）的产品，具有良好的可抛光性和耐腐蚀能力。称为超镜面耐蚀塑料模具钢。该钢可以以预硬化状态供应(硬度30-34HRC)，也可在淬火回火状态下使用，硬度为53HRC。该钢属马氏体不锈钢，是日本JIS标准钢号SUS420J2的改进型，淬透性好，热处理变形小，精炼(电渣重培）的S-STAR钢材，纯净度高，组织均勻，有良好的电加工蚀刻性能，可以作光学透镜、医疗机械、容器、瓶盖、PMMA、PC、EP、PP、PS、PVC、PE、PF及添加阻燃剂树脂的塑料模具的成型零件。

产品展示：DAIDO-S-STAR耐蚀镜面塑胶模具钢

1.化学成分

[根据产品样本(质量分数）(％)]

2.物理性能

(见表4-121和4-122)

表4-121  线膨胀系数

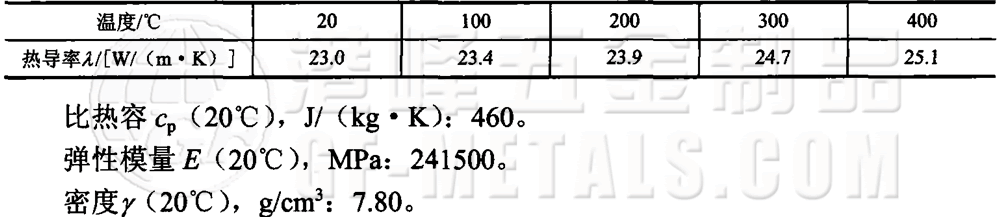

表4-122  热导率

3.热加工

4.热处理

(1)预先热处理

退火温度：750-800℃，炉冷，≤229HBS。

(2)淬火

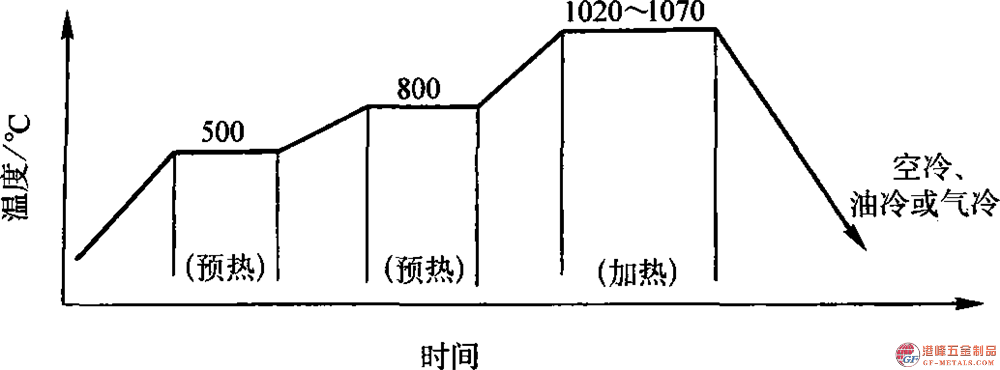

 图4-68  S-STAR钢的淬火工艺

(3)回火

(见图4-69和图4-71)

图69  S-STAR钢的回火工艺

重视耐蚀性时，在400℃以下进行回火；重视硬度时，最好提高淬火温度(1050-10700、回火也在490-510℃为好；重视时效变形时，请实施冷处理；回火两次

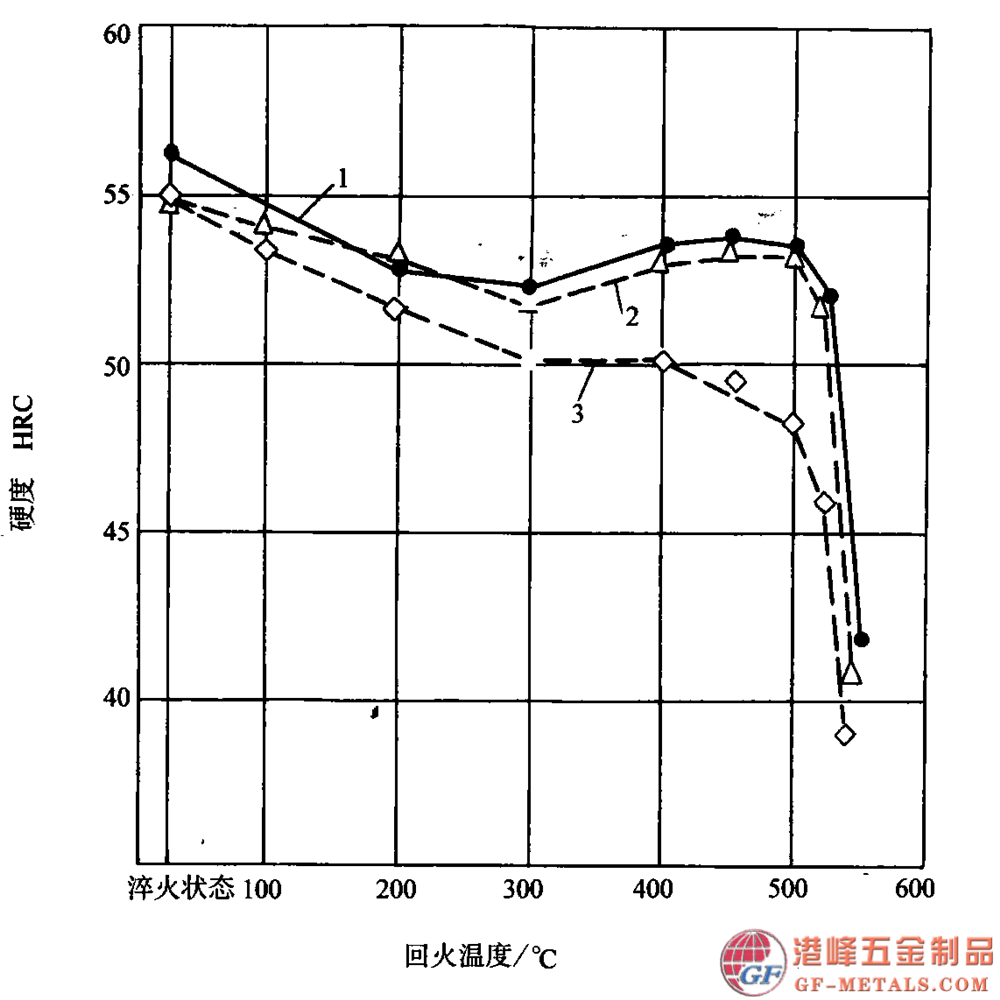

图4-70  S-STAR钢的回火曲线

试样尺寸：30mmX100mmX150mm，两次回火各4h

淬火条件：

• 1一S-STAR，1030℃60min直空炉气冷；
• 2—SUS420J2系，1030℃60min真空炉气冷;
• 3—SUS420J2，1030℃60min真空炉气冷

图4-71  S-STAR钢回火温度与尺寸变化的关系

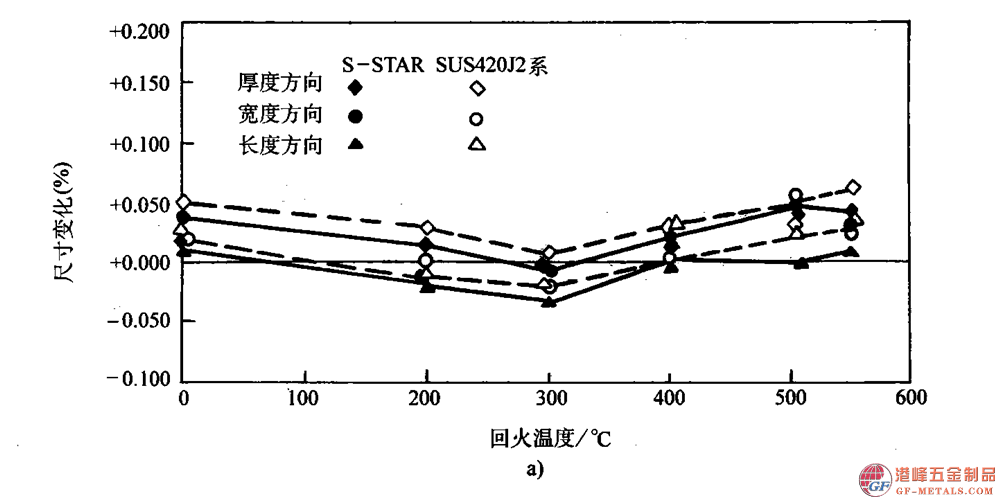

a)预硬状态

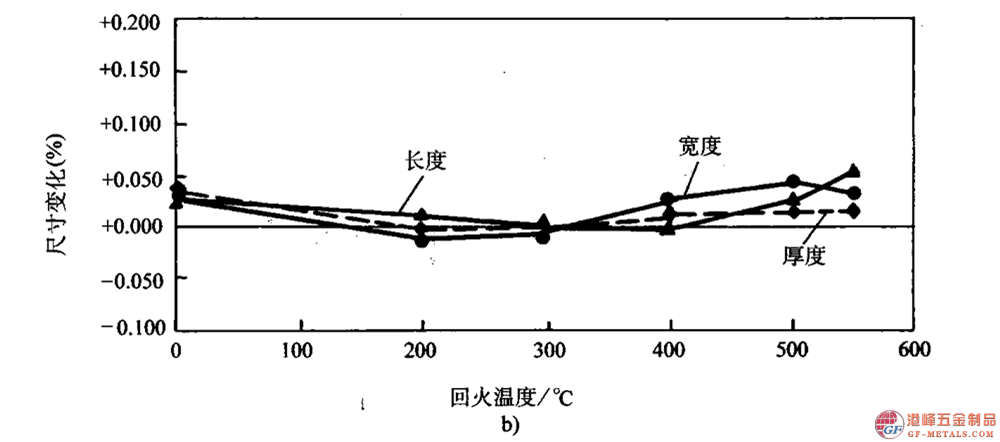

b)退火态

(无论交货时是预硬化还是退火状态，均能通过300℃前后的回火控制使尺寸变化减至极小）

本文出自*深圳市港峰五金制品有限公司*，转载请注明出处，谢谢！
