• 港峰首页 >
• 企业资讯 >
• 热作模具钢资料 >

5CrMnMo热作钢(T20102)

5CrMnMo钢具有与 5CrNiMo钢相近似的性能，是以Mn代Ni的经济型钢种，淬透性和高温抗热疲劳性能均比 5CrNiMo钢差。它是较早从前苏联引进的5XTM钢，俄国仍应用并为标准钢号，我国应用比较普遍，有悠久的使用历史。德国有近似钢号40CrMnMo7 (DIN)，其他国家未见有同类型钢号。

用途与 5CrNiMo钢相同。

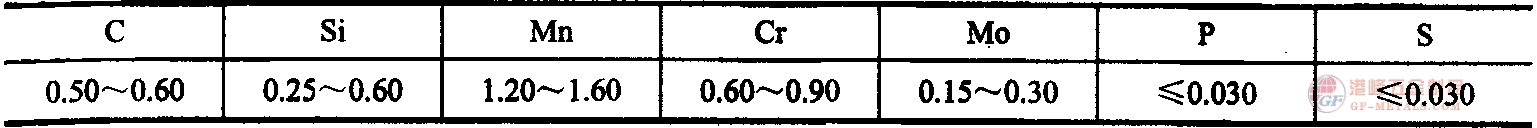

1. 化学成分

2. 物理性能

3. 热加工

注：锻后缓冷。大型模具在锻造后需放在左右的炉中保温，均温后，再炉冷至150~200℃后出炉空冷。

4.热处理

(1)预先热处理

（见图5-164图5-18)

图5-16 5CrMnMo钢锻压后退火工艺

(加热保温时间2~4h)

图5-17 5CrMnMo钢锻后等温退火工艺

(加热保温时间2~4h，等温阶段4~6h)

图5-18 5CrMnMo钢锻模翻新后退火工艺

(加热保温时间2~6h)

(2)淬火

（见图5-19、图5-20和表5-24)

图5-19 5CrMnMo奥氏体等温转变图

试验用钢成分（质量分数）（％):C0.59,Si0.41，Mn1.42,Cr0.85，Mo0.16;奥氏体化温產850DC

图5-20 5CrMnMo钢中型锻模淬火曲线

(模厚225~350mm)

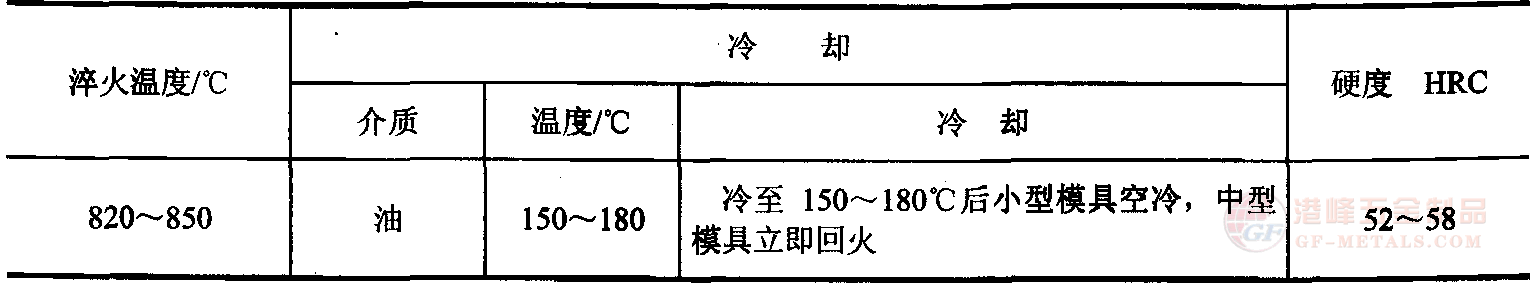

表5-24 淬火规范

注：

• 1.中型锻模采用加热温度的上限，小型锻模采用加热温度的下限。
• 2.为减少模具淬火后的应力和变形，淬火时最好先空冷至740~760℃,然后油冷。冷至150~180℃左右，取出并立即回火。

(3)回火

（见图5-21~图5-25和表5-25)

图5-21 5CrMnMo钢回火温度与力学性能的关系（850℃油淬)

a) R_m、α_K与回火温度的关系；b) A、Z与回火温度的关系

表5-25 回火规范

图5-22 5CrMnMo钢回火温度与硬度的关系

图5-23 5CrMnMo钢的高温力学性能

(淬火温度850℃，空冷；回火温度600℃）

图5-24 5CrMnMo钢中型锻模回火工艺

(模厚225~350mm)

图5-25 5CrMnMo钢锻模燕尾回火工艺

本文出自*深圳市港峰五金制品有限公司*，转载请注明出处，谢谢！
