4CrMnSiMoV热作模具钢(T20101)

4CrMnSiMoV钢是我国研制的低合金大截面热锻模钢新钢种之一,是在 5CrMnSiMoV钢的基础上降低碳含量(约0.1%),其他合金元素Cr、Mn、Si、V完全相同。目的是提高韧度。所以它的性能比5CrMnSiMoV钢更好。该钢具有良好的淬透性,较高的热强性、耐热疲劳性能、耐磨性和韧度。抗回火性能和冷热加工性能亦良好。1985年即纳标。我国另一个类似的钢号是 5CrMnSiMoV,韧性稍低。上世纪80年代已有产品供应市场,但至今未纳标。

国外同类型钢号有德国的40CrMnMo7(DIN)含Si量常规。俄国的4XM∮C,但含Cr、Mo稍高,Mn、Si稍低。美国低碳的L2钢也近似。它们共同的特点是不含Ni。

主要用于 5CrNiMo钢不能满足要求的大型锤锻模和机锻模。

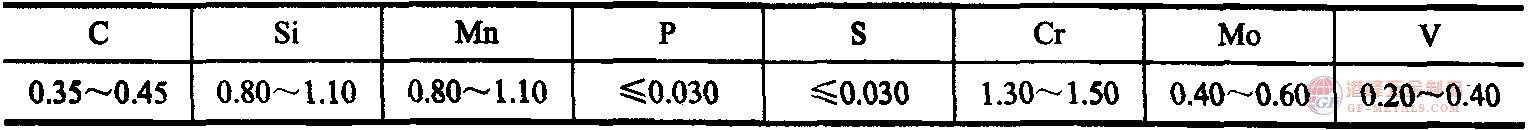

1.化学成分

([GB/T1299—2000(质量分数)(%)]

4CrMnSiMoV热作钢化学成分

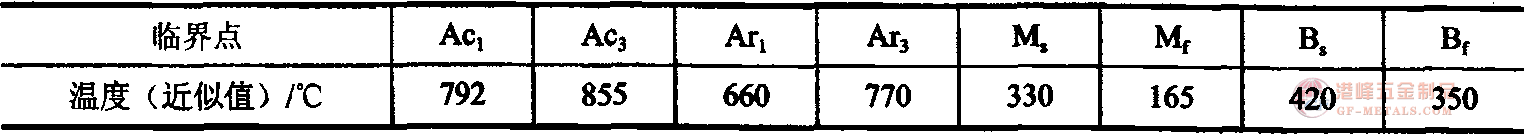

2.物理性能

4CrMnSiMoV热作钢物理性能

3.热加工

4CrMnSiMoV热作钢热加工性能

4.热处理

(1)预先热处理

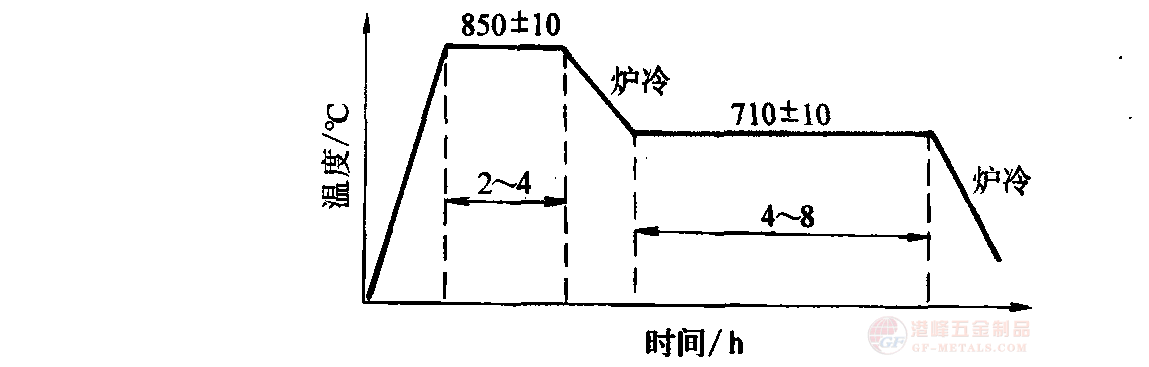

图5-26 4CrMnSiMoV钢的等温退火工艺

4CrMnSiMoV热作钢等温退火工艺曲线图

(2)淬火

(见图5-27~图5-29和表5-29)

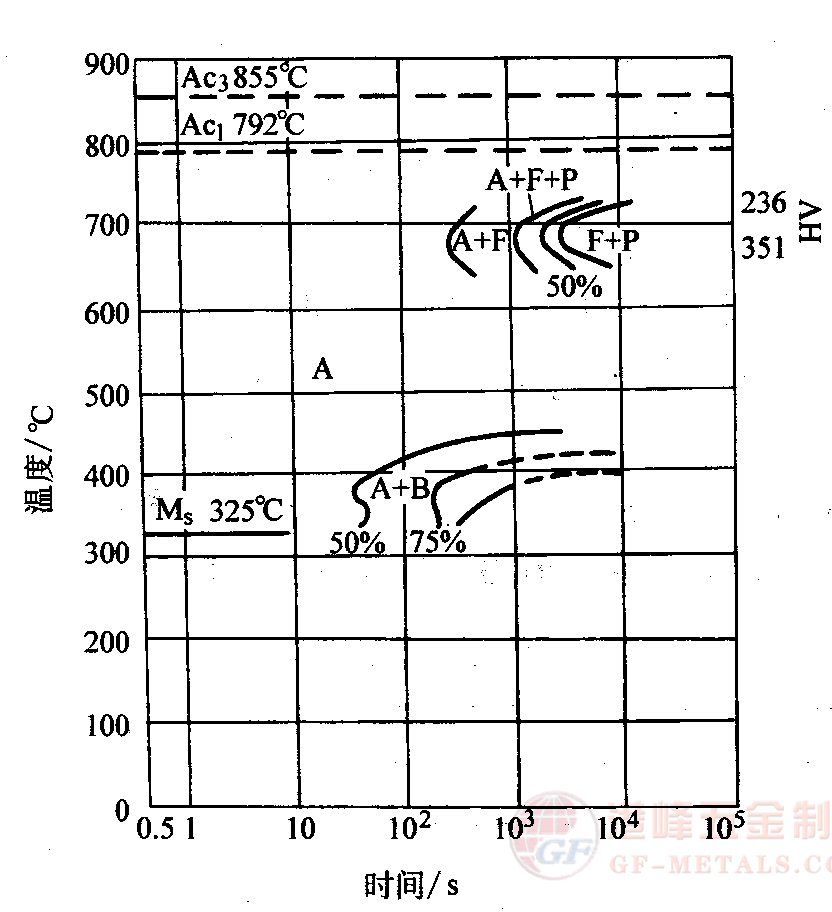

图5-27 4CrMnSiMoV钢的奥氏体等温转变图

(奥氏体化温度920。。,保温20min,晶粒度8级)

奥氏体等温转变曲线图

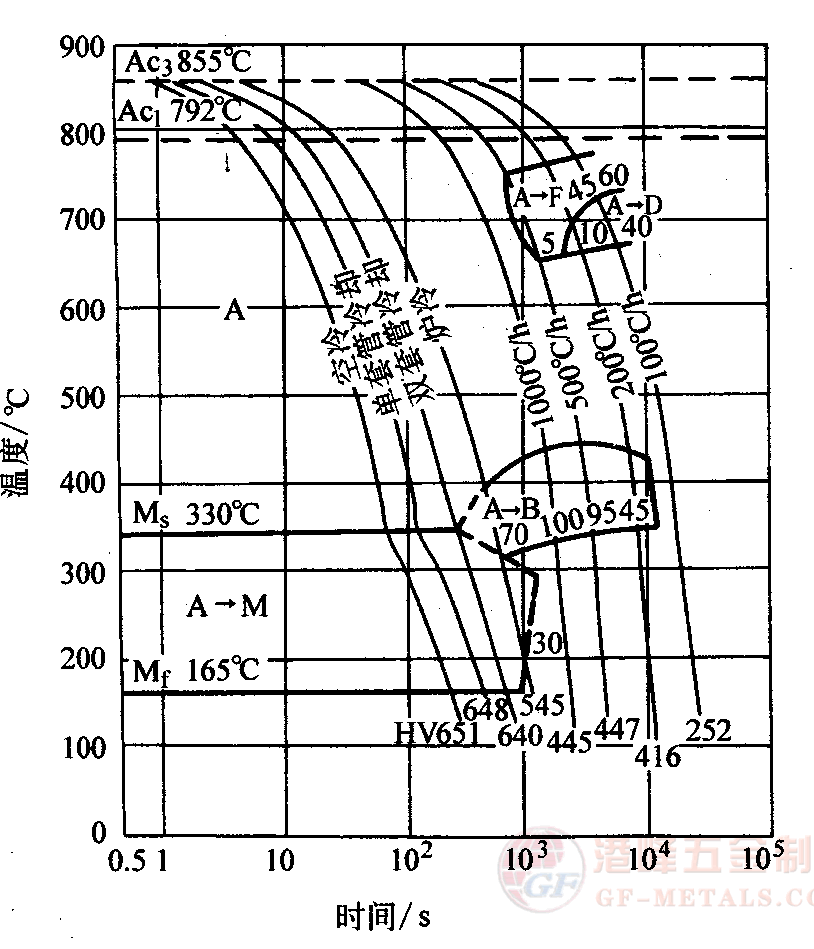

图5-28 4CrMnSiMoV钢的奥氏体连续冷却转变图

(奥氏体化温度930℃,保温时间15min,晶粒度8-9级)

4CrMnSiMoV热作钢奥氏体连续冷却转变曲线图

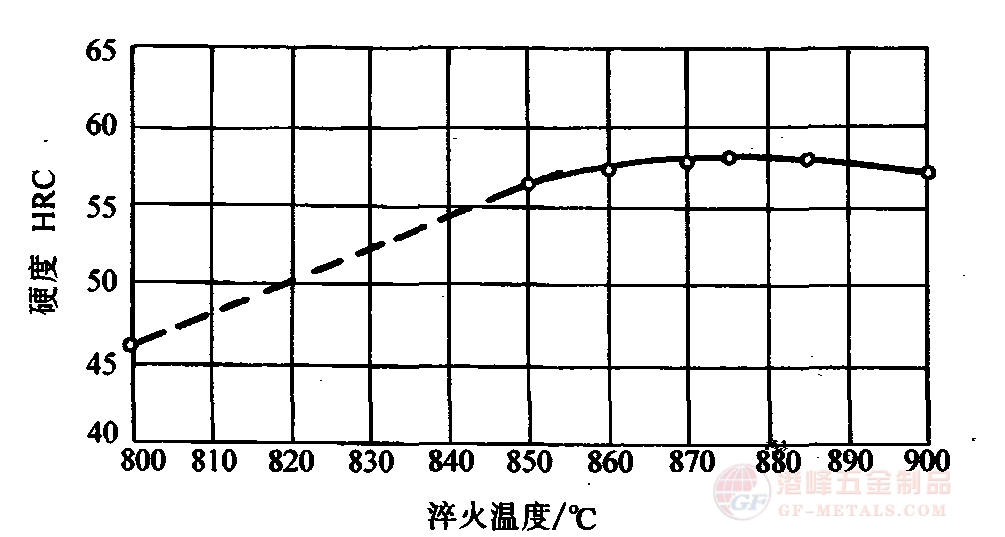

图5-29 4CrMnSiMoV钢不同温度淬火后的硬度

不同温度淬火后的硬度曲线图

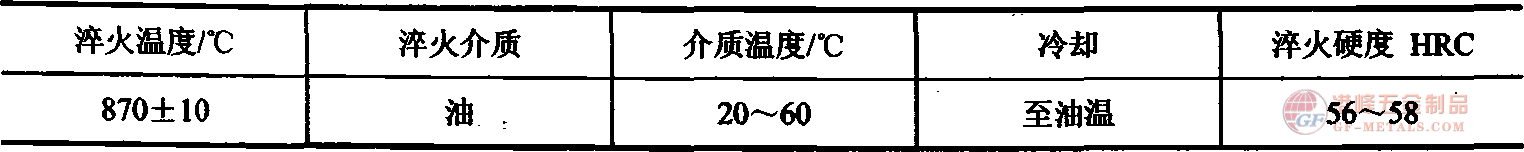

表5-29淬火规范

4CrMnSiMoV热作钢淬火规范

(3)回火

(见图5-30~图5-38和表5-30)

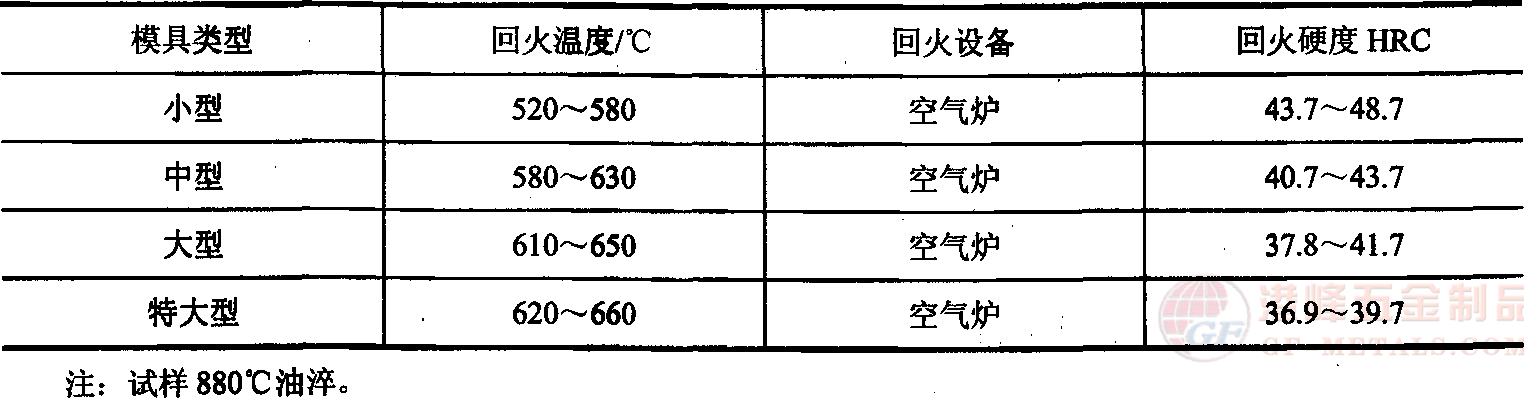

表5-30 回火规范

4CrMnSiMoV热作钢回火规范

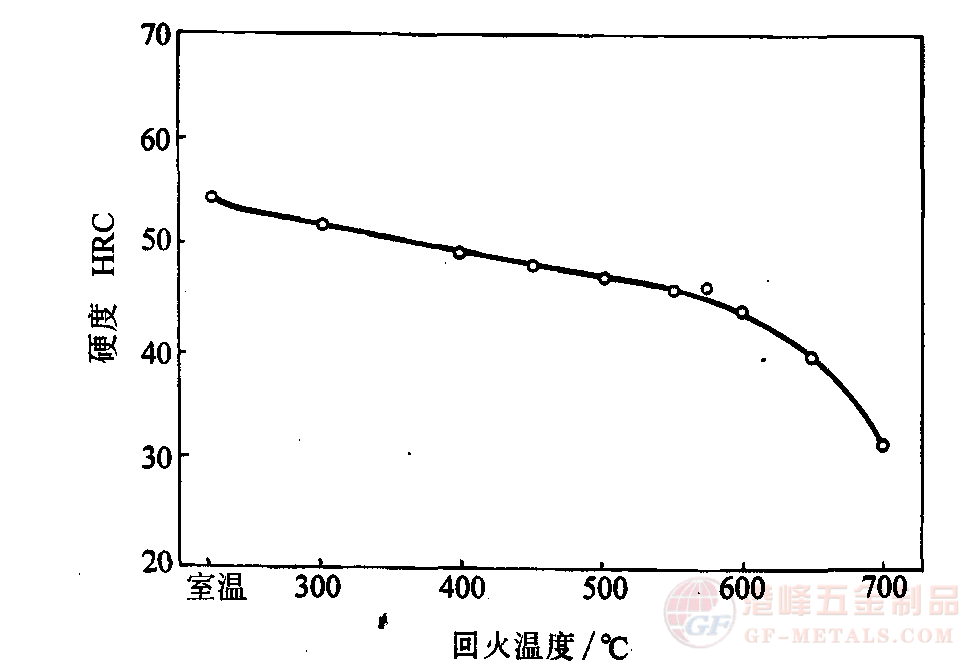

图5-30 4CrMnSiMoV钢回火温度与硬度的关系表

回火温度与硬度的关系表

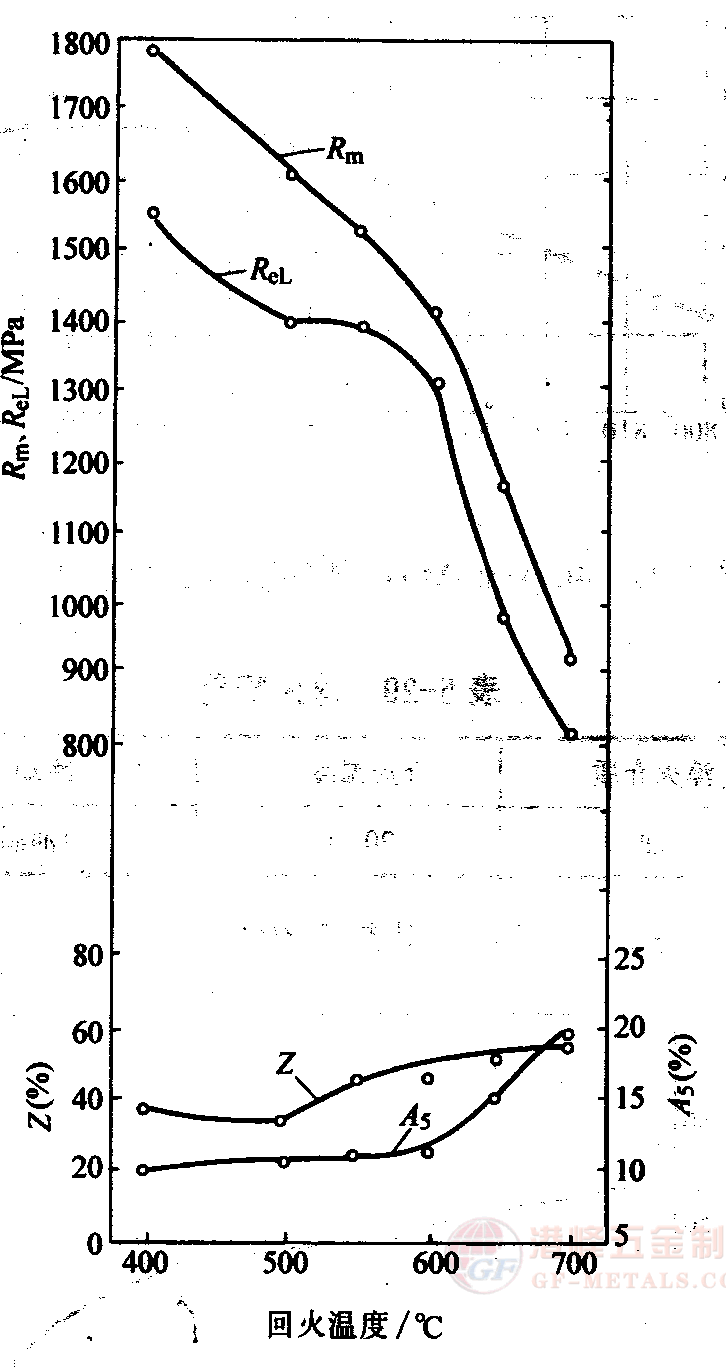

图5-31 4CrMnSiMoV钢回火温度(保温2h)与室温力学性能的关系

4CrMnSiMoV热作钢回火温度与力学性能曲线图

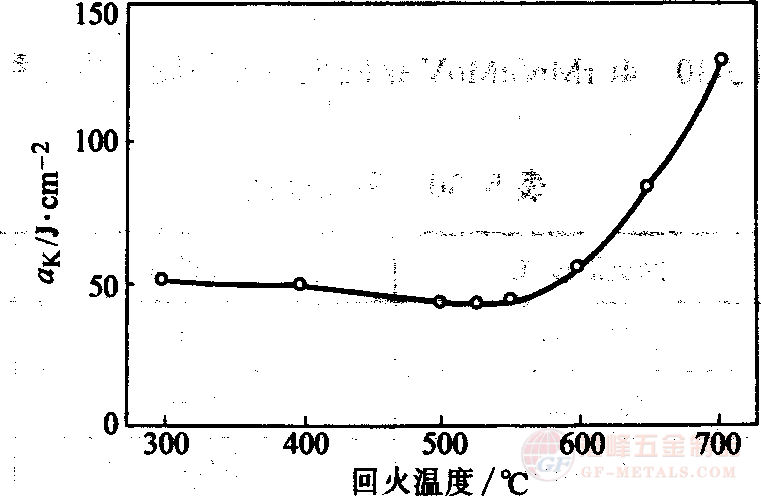

图5-32 4CrMnSiMoV回火温度(保温2h)与冲击韧度的关系

4CrMnSiMoV热作钢回火温度与冲击韧度曲线图

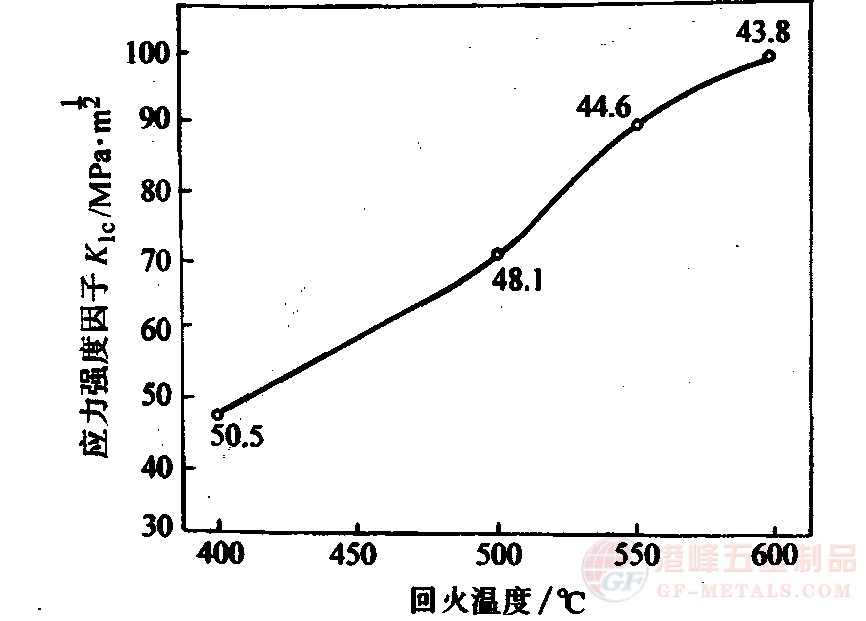

图5-33 4CrMnSiMoV钢回火温度与断裂韧度的关系

4CrMnSiMoV热作钢回火温度与断裂韧度曲线图

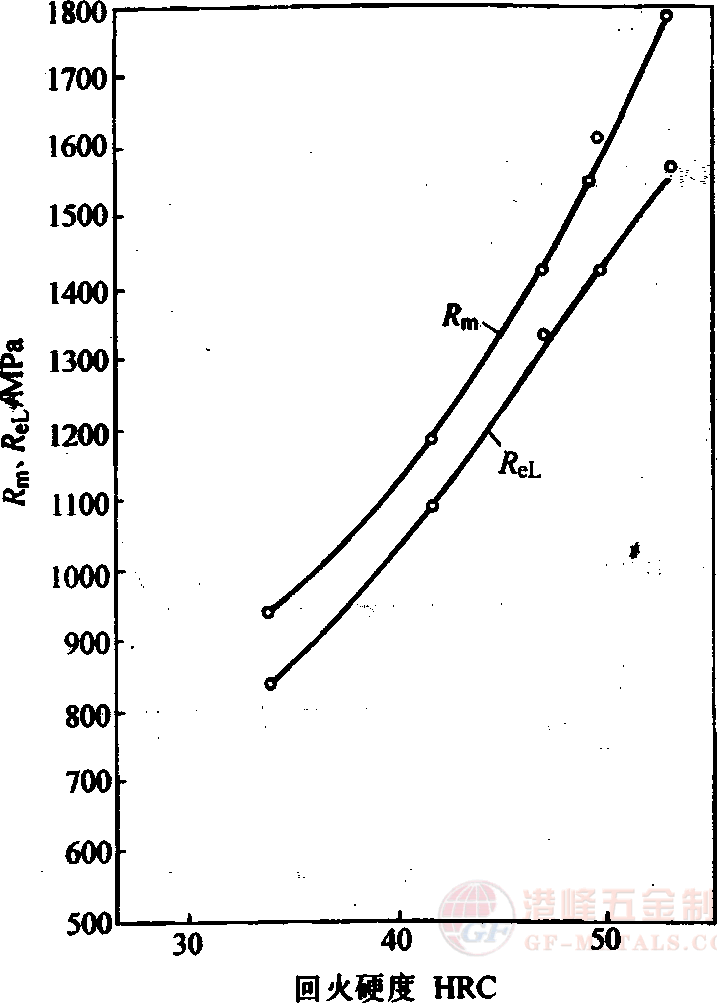

图5-34 4CrMnSiMoV钢回火后的硬度与强度的关系

4CrMnSiMoV热作钢回火硬度与强度曲线图

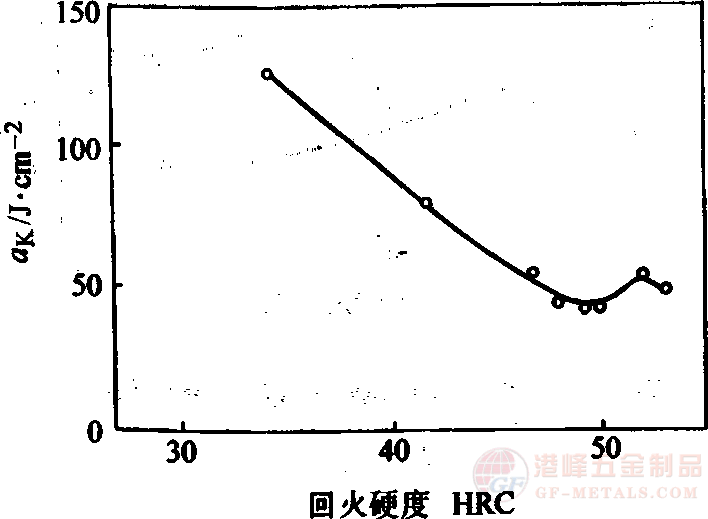

图5-35 4CMiinSiMoV钢回火硬度与冲击韧度的关系

4CrMnSiMoV热作钢回火硬度与冲击韧度曲线图

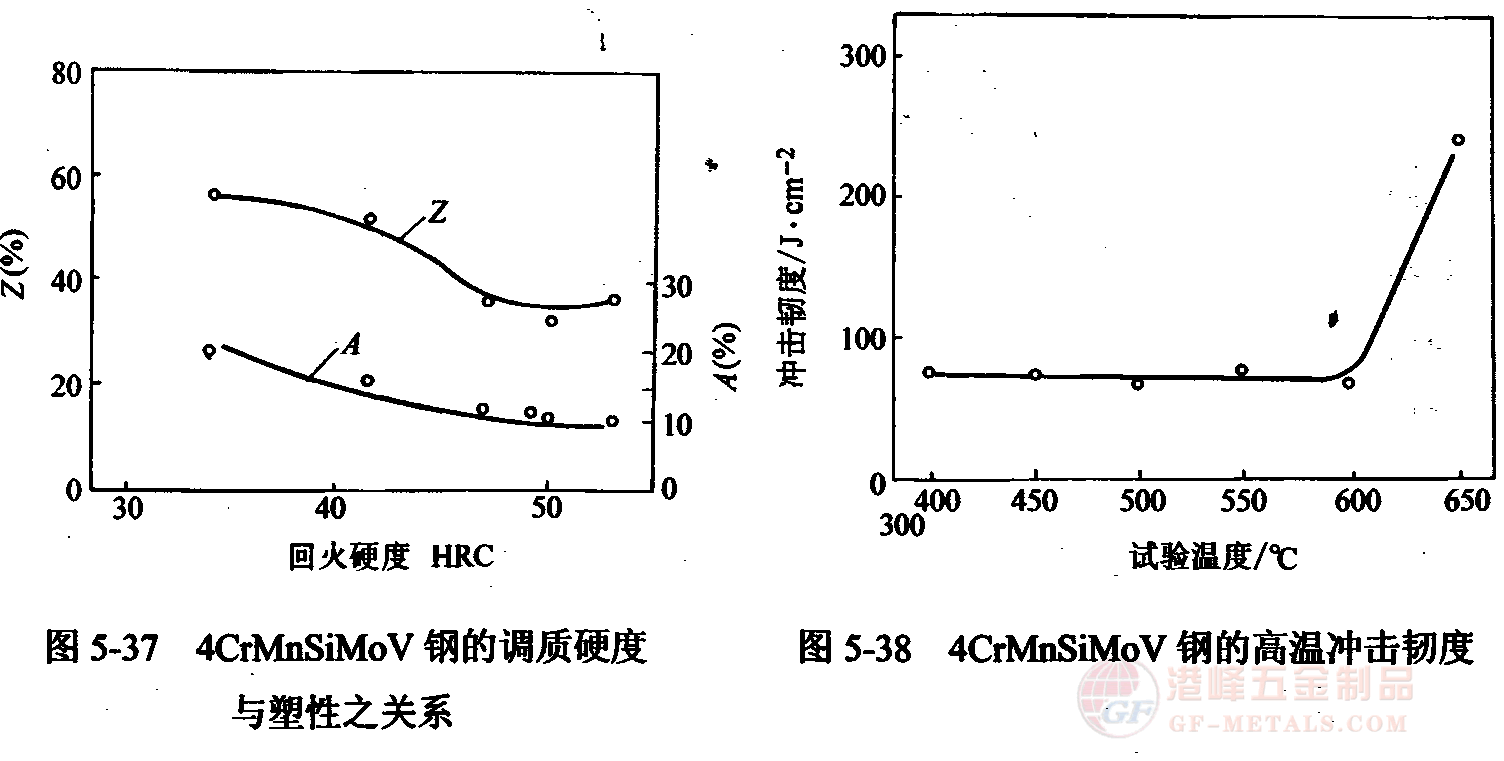

图5-36 4CrMnSiMoV钢的高温力学性能

4CrMnSiMoV热作钢高温力学性能 塑性曲线和高温冲击韧度曲线图
