5Cr2NilloVSi热作模具钢(T20202)

5.1.4 5Cr2NilloVSi(T20202)

5Cr2NiMoVSi钢是用于 5CrNiMo、 5CrMnMn钢不能满足要求时的大截面热锻模新钢种之一。具有髙淬透性,500mmX500mm截面模块常规淬火回火后的硬度表面和心部基本一致。高温性能(强度、硬度、冲击韧度、抗氧化性、抗热疲劳性能、抗热磨损性能等)均优于 5CrNiMo和 5CrMnMo钢。由于添加1.0%Ni替代Mn,所以过热敏感性小,热处理加热温度范围宽,工艺性能好。国内另有一近似的试验钢钢号4 5Cr2NiMoVSi(简称4 5Cr2),两者仅差含碳量0.05%。现均未纳标。

国外同类型钢号有俄国的5X2MHO,但它的含Si量是常规量。该钢用途与 5CrNiMo、 5CrMnMo相同,作大型锤锻模。

1.化学成分

[GB/T1880-1989](质量分数)(%)

5Cr2NilloVSi热作钢化学成分

2.物理性能

5Cr2NilloVSi热作钢物理性能

热导率λ (室温)/ [W/(m·K)]:33.5。

比热容Cp (室温)/ [J/(kg·K)]:501.6。

3.热加工

5Cr2NilloVSi热作钢热加工图

注:模块锻后必须及时退火,以防止产生白点。

4.热处理

(1)预先热处理

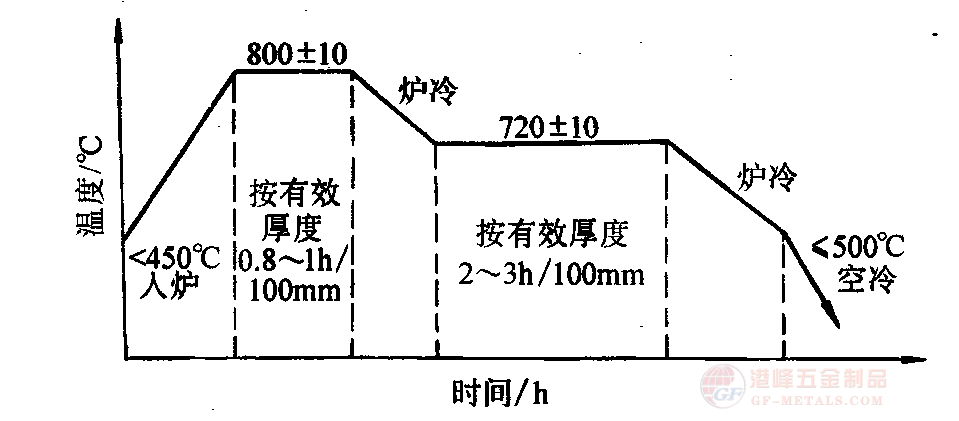

图5-39 5Cr2NiMoVSi钢的锻后等温退火工艺

5Cr2NilloVSi热作钢锻后等温退火工艺曲线图

(2)淬火

(见图5-40~图5-42和表5-34)

5Cr2NiMoVSi不同截面心部冷却曲线图

试验用钢成分:

5Cr2NilloVSi热作钢试验用钢成分

图5-41 5Cr2NiMoVSi钢的贝氏体区等温转变曲线

5Cr2NilloVSi热作钢贝氏体区等温转变曲线图

原始组织退火态:奥氏体化980℃20min;晶粒度9~10级

用钢成分同图5-40,原始组织球状珠光体,奥氏体化温度985℃;晶粒度9~10级

图5-42 5Cr2NiMoVSi钢的奥氏体连续冷却转变图

5Cr2NilloVSi热作钢奥氏体连续冷却转变曲线图

表5-34 淬火规范

5Cr2NilloVSi热作钢淬火规范

(3)回火

(见图543~图5*45,表5-35)

图5-43 回火温度对不同截面的5Cr2NiMoVSi钢硬度的影响

5Cr2NilloVSi热作钢回火温度对不同截面硬度曲线图

1--截面为100mmX100mm

2--截面为300mmX300mm

3--截面为500mmX500mm

表5-35 5Cr2NiMoVSi钢的回火规范

5Cr2NilloVSi热作钢回火规范图

图5-44 5Ci2NiMoVSi钢回火温度与不同截面钢材的室温力学性能的关系

回火温度与不同截面钢材的室温力学性能曲线图

1--截面尺寸100mmX100mm

2--截面尺寸300mmX300mm

3--截面尺寸500mmX500mm

图5-45 5Cr2NiMoVSi钢回火温度与不同截面钢材的室温断裂韧度的关系

5Cr2NilloVSi热作钢断裂韧度曲线图

1~3截面尺寸同上
