8Cr3钢是在碳素工具钢T8A基础上添加一定量Cr(3.20%~3.80%)而成。是热作模具钢中含碳量最高的一种。由于含较多的Cr,淬透性明显提高,碳化物形态也有改善,较为细小而均布。该钢具有一定的室温、高温力学性能,在热作模具钢中耐磨性较为突出,实际上它是热作、冷作兼用的低合金模具钢。由于性能有限,应用并不普遍。早在20世纪70年代原苏联即淘汰,现在俄国仅存7X3钢,但应用也不多,为性能更好的Cr12型钢所替代。在我国此钢早在1977年纳标后沿用至今。在外国合金模具钢标准中以及中国模具钢市场上未见有同类型钢号。
该钢适宜制造热冲孔模的冲头,热切边模的凹模镶块,热顶锻模、热弯曲模,工作温度低于500℃受冲击较小要求耐磨的工作零件及热剪刀片等。

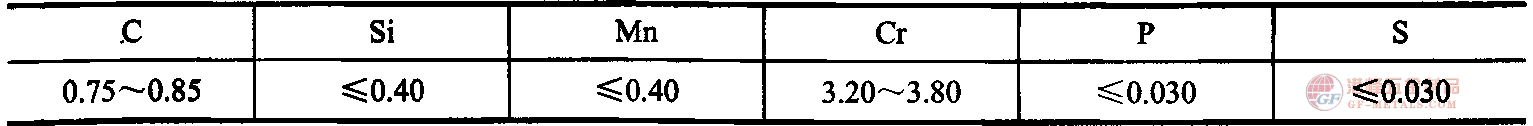

1.化学成分
2.物理性能
3.热加工
4.热处理
(1)预先热处理
图5-46 8Cr3钢的锻压后退火工艺
表5-39 退火后的硬度和组织
(2)淬火
图5-47 8Cr3钢的奥氏体等温转变曲线
(奥氏体化温度870℃)
表5-40 淬火规范
(3)回火
(见图5-48~图5-50和表5-41~表5-444)

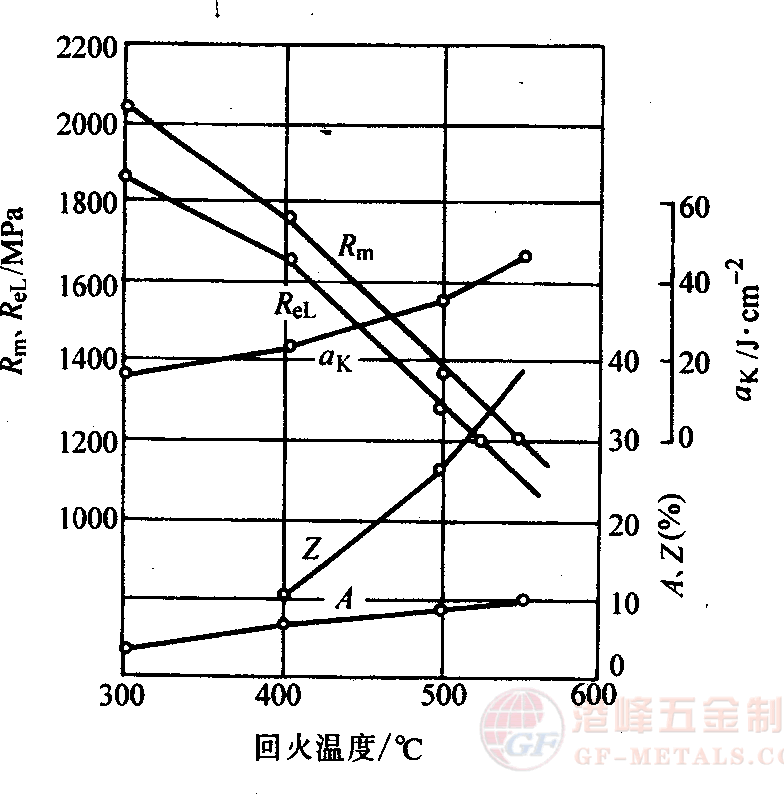

图5-48 8Cr3钢不同温度回火后的室温力学性能
(870℃油淬)
图5-49 8Cr3钢的回火稳定性曲线
1—5CiNiMo
2—5CiMnMo
3—SCrttoMoSiV
4—45Q2NiMoVSi
5—3Ct2MoWVNi
6—2CrSMo2NiVSi
7—8Cr3
图5-50 8Cr3高温力学性能
(870℃油淬,570℃回火)
表5-41 8Cr3钢回火温度与硬度的关系
8Cr3钢的室温冲击籾度:AKU=9.75
注:试验用钢成分同表5-43;
试样硬度49.0~51.0HRC
表5-42 8Cr3钢的热稳性
620℃
660℃
表5-43 8Cr3钢热疲劳性能级别
注:试验用钢成分同表5-41。
试样硬度49.0~51.0HRC
热疲劳试验方法及评级标准参阅《热作模具钢的选择应用》陈蕴博著,级别愈高表示热疲劳性能愈差。
表5-44 回火规范
本文出自*深圳市港峰五金制品有限公司*,转载请注明出处,谢谢!
上一条新闻:模具制造CNC+EDM自动化生产线(视屏)
下一条新闻:真空热处理技术简介
