一、镶件目的
加工(加工方式,加工效率,改模方便,省模方便)、省料、排气
二、镶拼方式
通镶与盲镶
三、镶件的固定方式
![镶件的固定方式图例1.jpg 镶件的固定方式设计图1](/upload/14764992046366651.jpg)
![镶件的固定方式图例2.jpg 镶件的固定方式设计图2](/upload/14764992103094922.jpg)
![镶件的固定方式图例3.jpg 镶件的固定方式设计图3](/upload/14764992157495497.jpg)
四、镶件要点
1、镶件采用两种定位方式
镶件和挂台(软件中的小镶件如强度有薄弱的则用硬模的材料去做)
![镶件的两种定位方式.jpg 镶件的两种定位方式设计图](/upload/14764992249074782.jpg)
2、挂台应做在镶件的平直位置
设计镶件挂台时,挂台应做在镶件的平直位置,需要留意加工的简易程度和基准位置以方便线割及研磨加工
![镶件挂台的设计原则.jpg 镶件挂台的设计原则设计图](/upload/14764992302924634.jpg)
3、挂台尽量应做在镶件的长边
周边一般不要做利角,应有约0.3MM的圆角
![镶件挂台应做在长边.jpg 镶件挂台应做在长边设计图](/upload/14764992367478468.jpg)
4、挂台应短过平直位置
两边要留0.5~2MM平位,以利于R角的加工(镶件应在尖角处进行处理),挂台宽度W要适合镶件大小,一般H与W的比例是3:2,W常用值0.8~3
![镶件挂台应短过平直位置.jpg 镶件挂台应短过平直位置设计图](/upload/14764992421989698.jpg)
5、不便于做挂台时的设计
镶件四周做1~2度,若镶件四周的斜度要跟成品的出模角时,最小的角度0.25度或放公差范围做斜角
![镶件挂台倒角.jpg 镶件挂台倒角设计图](/upload/14764992502214917.jpg)
6、镶件挂台槽与挂台距离
镶件挂台槽与挂台避空0.5MM,且在避空尖角处倒圆角R1,如图
![镶件挂台槽与挂台避空0.5MM.jpg 镶件挂台槽与挂台避空0.5MM设计图](/upload/14764992564604444.jpg)
7、镶件在竖直方向上的设计方式
根据镶件轮廓线的复杂程度,镶件在竖直方向上有两种方式(如图),注意:由于方式2没有锥度所以镶件需要加一块固定板来固定
![镶件在竖直方向的两种方式.jpg 镶件在竖直方向的两种方式设计图](/upload/14764992622967481.jpg)
8、镶件挂台和退刀槽的设计
![镶件挂台和退刀槽的设计.jpg 镶件挂台和退刀槽的设计图](/upload/14764992674572034.jpg)
1)
-
a>5mm,h取0.3~0.5mm,C取2~3mm;
-
1.5<a<5mm,h取0.15~0.3mm,C取2~3mm;
-
1<a<1.5mm,h取0.1mm,C取2~3mm;
-
a<1mm时不做退刀
2)挂台高度H取值范围4~10mm,公差为-0.02mm
3)挂台厚度D=1~3mm
五、分割镶件的技巧
1、镶件R角
在分割镶件时,镶件周围的棱角尽可能做成R角,因线切割不能加工出内直角,R有0.3~1之间比较理想
![镶件棱角做成R角.jpg 镶件棱角做成R角设计图](/upload/14764992769468641.jpg)
2、镶件和骨位
一般来说,骨位高于8MM要做镶件,因为省模和排气体困难
![骨位高于8MM要做镶件.jpg 骨位高于8MM要做镶件设计图](/upload/14764992948018446.jpg)
3、产品有止口要做镶件
(一般情况下做通,下图为不做通的方式)
![产品有止口要做镶件.jpg 产品有止口要做镶件设计图](/upload/14764993105717359.jpg)
4、圆柱,圆孔做镶针
以方便加工,如顶部胶位不平或不规则,一定要做定位防转
![定位防转.jpg 定位防转设计图](/upload/14764993159604872.jpg)
5、局部凸起做镶件
产品有局部凸起,节省材料和加工时间需做镶件
![局部凸起做镶件.jpg 局部凸起做镶件设计图](/upload/14764993227613050.jpg)
6、虎口定位
柱位很深且前后是碰穿时,为保证同心度,要做虎口定位
![虎口定位.jpg 虎口定位设计图](/upload/14764993279743849.jpg)

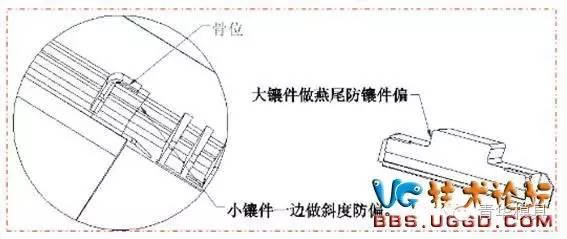

7、镶件防偏
在产品边缘,有些镶件上有骨位,镶件容易因注塑压力而信一边偏,可采用下面的方式设计
![镶件防偏.jpg 镶件防偏设计图](/upload/14764993371828199.jpg)
8、镶件方法
尽量采用直身镶法,非特殊情况不用斜度镶法
9、扁顶针镶件
扁顶针应全部出在镶件上,不可出有模肉,更不可模肉镶件各半,避免FIT模不好,会走披锋
10、胶位边口
镶件尽量不做在胶位边口,如图
![镶件和胶位边口.jpg 镶件和胶位边口设计图](/upload/14764993435905226.jpg)

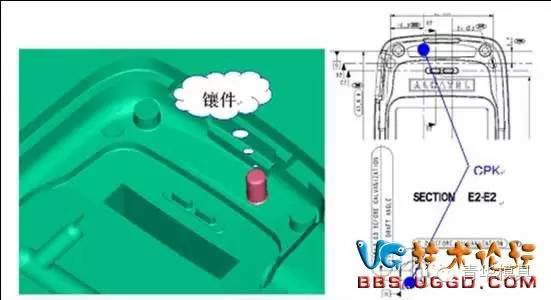

11、镶件镶件易加工性
对于关键尺寸,镶件易于加工和调整
![镶件尺寸.jpg 镶件尺寸设计图](/upload/14764993488110182.jpg)
12、镶件设计常见的错误
![镶件设计常见的错误.jpg 镶件设计常见的错误设计图](/upload/14764993553743116.jpg)
