4Cr5W2VSi钢是空冷硬化的热作模具钢,是含Cr5%系列中钨系钢种,以W代Mo,所以对脱碳不太敏感。在没有保护气氛或没有良好脱碳防护措施的炉内加热显出其优越性。这种钢有较高的热稳定性(最高600~610℃),其韧性和抗热疲劳性能稍低于 4Cr5MoSiV钢和 4Cr5MoSiV1钢,淬火变形倾向较大,该钢1977年纳入我国合金工具钢标准,沿用至今。
国外同类型钢号仅俄罗斯有4X5B20C钢,属于较高热稳定性热作模具钢。法国有近似的3SCDWVS05(AFNOR)钢号。
该钢主要用于制造形状简单的模具零件如镦头模、成形针、穿孔模、管体挤压用型胎等。
1.化学成分
![化学成分.png 4Cr5W2VSi热作钢化学成分表](/upload/14765032758417936.png)
2.物理性能

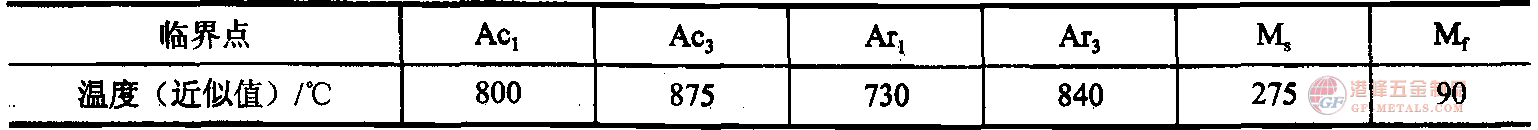

表5-80 临界温度
![临界温度.png 4Cr5W2VSi热作钢临界温度表](/upload/14765032806696928.png)
表5-81 线膨胀系数
![线膨胀系数.png 4Cr5W2VSi热作钢线膨胀系数表](/upload/14765032849362211.png)
表5-82 弹性模量
![弹性模量.png 4Cr5W2VSi热作钢弹性模量表](/upload/14765032895905912.png)
3.热加工
![热加工.png 4Cr5W2VSi热作钢热加工表](/upload/14765032943681730.png)
4.热处理
(1)预先热处理
表5-84 退火后的硬度和组织
![退火后的硬度和组织.png 4Cr5W2VSi热作钢退火后的硬度和组织表](/upload/14765033062827680.png)
图5-72 4Cr5W2VSi钢锻后退火工艺
![锻后退火工艺.png 4Cr5W2VSi热作钢锻后退火工艺曲线图](/upload/14765033194781049.png)
图5-73 4Cr5W2VSi去应力退火工艺
![去应力退火工艺.png 4Cr5W2VSi热作钢去应力退火工艺曲线图](/upload/14765033249790266.png)
(2)淬火
图5-74 4Cr5W2VSi钢的等温转变曲线
![等温转变曲线.png 4Cr5W2VSi热作钢等温转变曲线图](/upload/14765033313232526.png)
图5-75 4Cr5W2VSi钢的淬透性曲线
![淬透性曲线.png 4Cr5W2VSi热作钢淬透性曲线图](/upload/14765033428287336.png)
图5-76 4Cr5W2VSi钢淬火温度与硬度的关系
![淬火温度与硬度的关系.png 4Cr5W2VSi热作钢淬火温度与硬度的关系曲线图](/upload/14765033538289534.png)
图5-77 4Cr5W2VSi钢淬火温度与晶粒度的关系
![淬火温度与晶粒度的关系.png 4Cr5W2VSi热作钢淬火温度与晶粒度的关系曲线图](/upload/14765033614146589.png)
表5-85 淬火规范
![淬火规范.png 4Cr5W2VSi热作钢淬火规范曲线图](/upload/14765033683118268.png)
(3)回火
图5-78 4Cr5W2VSi钢回火温度与硬度的关系
(1080℃空淬)
![回火温度与硬度的关系.png 4Cr5W2VSi热作钢回火温度与硬度的关系曲线图](/upload/14765033881171354.png)
图5-79 4Cr5W2VSi钢不同温度回火后的室温力学性能
(1040℃油淬,回火2h)
![不同温度回火后的室温力学性能.png 4Cr5W2VSi热作钢不同温度回火后的室温力学性能曲线图](/upload/14765034176039533.png)
图5-80 4Cr5W2VSi钢的高温力学性能
(1040℃油泮,580℃回火2h)
![4Cr5W2VSi钢的高温力学性能.png 4Cr5W2VSi热作钢4Cr5W2VSi钢的高温力学性能曲线图](/upload/14765034466706266.png)
表5-86 回火规范
![回火规范.png 4Cr5W2VSi热作钢回火规范表](/upload/14765034584596891.png)
(4)表面处理
![表面处理.png 4Cr5W2VSi热作钢表面处理](/upload/14765034694095914.png)
