产品详细资料:
电渣重熔Electro-slag-remelting(ESR)
葛利兹W.1.2367-VICTORY-ESR模具钢适用于制作重型锻模、挤压模、注射模等。
1.葛利兹W.1.2367-VICTORY-ESR模具钢主要特性
- 具有极好的耐热性和好的高温韧性
- 高的耐热疲劳性和耐磨性
- 适合于高要求应用
- 尺寸变化小
- 可进行氮化处理
- 良好的抛光性
- 与传统炼钢相比具有更好的等向性
2.葛利兹W.1.2367-VICTORY-ESR模具钢主要应用
- 轻合金压力铸造模具
- 模锻模仁和嵌件
- 挤压模具
- 重合金模具模架及内导套
- 重轻合金压力成形模具
3.葛利兹W.1.2367-VICTORY-ESR模具钢理化参数
1)W.1.2367-VICTORY-ESR化学成分:
C | Si | Mn | Cr | Mo | V |
~0.36 | ~0.35 | ~0.35 | ~5.10 | ~2.80 | ~0.55 |
2)W.1.2367-VICTORY-ESR物理性质:
热膨胀系数 | 20-100°C | 20-200°C | 20-300°C | 20-400°C | 20-500°C |
[10-6m/(mxK)] | 11.9 | 12.5 | 12.6 | 12.8 | 13.1 |
热传导性 | 20°C | 350°C | 700°C | ||
[W/(mxK)] | 29.6 | 34.0 | 35.4 |
4.葛利兹W.1.2367-VICTORY-ESR模具钢质检参数
1)超声检验:ASTMA388-FBHmax.3mm(1/8inch)
或者SEP1921–testgroup3–classE,e
或者按客户要求
2)纯净度:按照ASTME45方法A,A硫化物≤0.5,B氧化物,C硅酸盐和D球状氧化物各≤1
或者DIN50602–K1≤10
或者按客户要求
3)W.1.2367-VICTORY-ESR出厂状态:软化退火,良好的微观结构,硬度最大至229HB
或者按照客户要求预硬
4)W.1.2367-VICTORY-ESR运用状态:35-55HRC

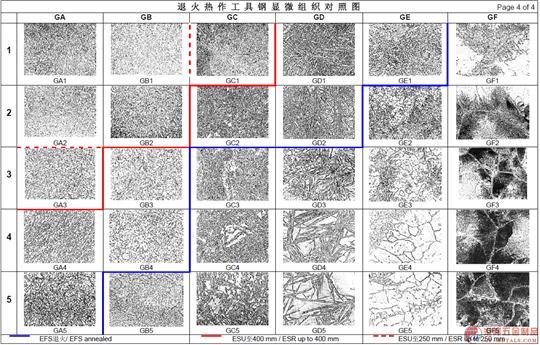

5)W.1.2367-VICTORY-ESR钢材组织:细均匀退火结构,如图
5.葛利兹W.1.2367-VICTORY-ESR热处理
1)W.1.2367-VICTORY-ESR热处理温度:
锻造 | 软性退火 | 淬硬 | 回火 |
1050–850℃ | 820-840℃ | 1030-1060℃ | 500-700℃ |

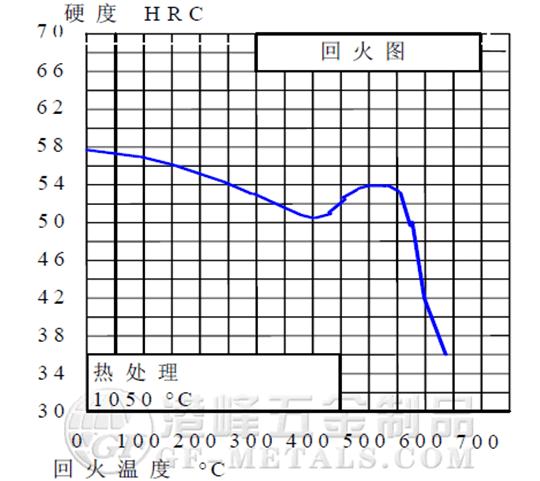

2)W.1.2367-VICTORY-ESR回火图
试样直径为25×50mm长,油淬温度为1050°C

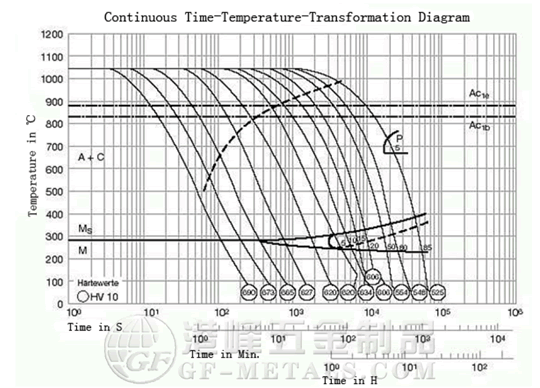

3)W.1.2367-VICTORY-ESRCCT图:
6.葛利兹W.1.2367-VICTORY-ESR规格
圆钢直径至600mm
模块厚度至400mm
或者按客户要求
德国葛利兹模具钢:W.1.2311、W.1.2312、W.1.2738、W.1.2739、XPM-ESR、W.1.2316V-mod、W.1.2083V-mod、CPM40-ESR、CPM50-ESR、CRMHP、GEST80、W.1.2767、W.1.2711、W.1.2714、W.1.2347、W.1.2085、W.1.2343V、W.1.2344V、W.1.2510、W.1.2367V、EX1、EX2(在库:圆料/中厚板)
下一产品:葛利兹W.1.2379模具钢
