葛利兹GEST80-VICTORY-ESR模具钢
产品详细资料:
电渣重熔Electro-slag-remelting(ESR)

德国葛利兹GEST80是一种沉淀或时效硬化塑料模具钢,硬度均匀大约40HRC。此模具钢种材质组织均匀,硬度均匀,且具有极好的尺寸稳定性。GEST-80可用于制作各种光学透镜模具。

1.德国葛利兹GEST80-VICTORY-ESR模具钢主要特性

硬度40HRC;经时效硬化后硬度均匀;可焊接修补;比传统塑料模具钢(如P20)加工速度快10-20%;经深度机加工过程后也不必进行去应力处理;可施氮化处理;具有优良的抛光性能

(1)GEST80尺寸结构稳定性

GEST-80因时效处理而达至的稳定材质结构,GEST80钢材、工件在温度550°C以下进行任何机械加工不会扭曲变形。经EDM所产生的白层也比普通塑料模具钢来得薄,更容易去除。

(2)GEST80硬度/抗压强度/韧性

GEST-80模具钢出产的使用状态为40HRC左右。因经沉淀硬化,GEST80钢材拥有高抗压强度、高韧性、及高耐磨性能。当同质的工件接触或磨擦时,GEST80会产生表面磨损,应格外注意。因此建议相对GEST80工件选择应有10HRC的差距。
在温度550°C以下,成型模具能保持稳定的整体耐磨性。

(3)GEST-80抛光性能

由于GEST80特殊钢的清净度高,材质均匀,因而抛光性能优越,可达镜面抛光要求。注意:在抛光时应用压力不易太大,以免造成过抛引起表面缺陷。

(4)GEST-80表面处理

GEST80含有约0.9%AI,因而可以进行氮化处理,表面硬度可达60HRC以上。此模具钢也适于其他表面处理如镀钛、铬、镍等。

2.德国葛利兹GEST80模具钢的焊接

德国GEST80焊接性能

焊条必须与母材化学成分相同,适合于时效处理工艺。
注意:焊接、补部位必须进行同母钢材一致的时效处理,保温时间为90分钟。建议采用镀铜的TIG或Heli-Arc焊条。欲知详细内容,请参考下面焊接说明。如有不明事项,请向我们寻求技术支持。

德国GEST80焊接说明

  • 1)工件必须清理干净,除去污垢与油渍等。
  • 2)任何缺陷都必须完全清除。
  • 3)工件角头半径应不小于3mm。
  • 4)炉里预热以每小时10-50°C速度升温至320-400°C(取决于模具的实际情况),保温时间为每25mm厚度30分钟。
  • 5)烧焊(直流电)时应该使用低安培数及小直径焊条以获得小焊球。
  • 注意:焊接过程中焊接部位温度必须保持不低于320°C。
  • 6)烧焊后,应立即进行热处理至460-520°C,保温时间最少为90分钟(取决于焊缝的厚度及层数),以确保达到均匀硬度。缓慢冷却至室温。
  • 7)每堆焊三层必须重复以上程序(项目4-6)。
  • 8)以上焊接说明只在经过炉内预热及热处理情况下有效。

3.德国葛利兹GEST80-VICTORY-ESR模具钢理化参数

1)GEST80-VICTORY-ESR化学成分:

C Mn Cr Mo Ni Cu Al
~0.14 ~1.40 ~0.3 ~0.3 ~2.8 ~0.9 ~0.9

2)GEST80-VICTORY-ESR物理性质:

热膨胀系数 20-100°C 20-200°C 20-300°C
[10-6m/(mxK)] 11.3 12.6 13.5
热传导性 100°C 200°C
[W/(mxK)] 41.3 42.2

4.德国葛利兹GEST80-VICTORY-ESR模具钢质检参数

1)超声检验:ASTMA388-FBHmax.3mm(1/8inch)或者
SEP1921–testgroup3–classE,e或者按客户要求

2)纯净度:按照ASTME45方法A,A硫化物、B氧化物、C硅酸盐≤1.0;D球状氧化物≤2
或者DIN50602–K1≤10
或者按客户要求

3)德国GEST80-VICTORY-ESR出厂状态:时效硬化至大约40HRC

4)德国GEST80-VICTORY-ESR钢材组织:


5.德国葛利兹GEST80-VICTORY-ESR热处理

1)GEST80-VICTORY-ESR热处理温度

锻造 软性退火 奥氏体化 回火/时效
1100–850°C 640–660°C 880–920°C ~550°C(按需求硬度选择温度)

GEST80-VICTORY-ESR回火图:

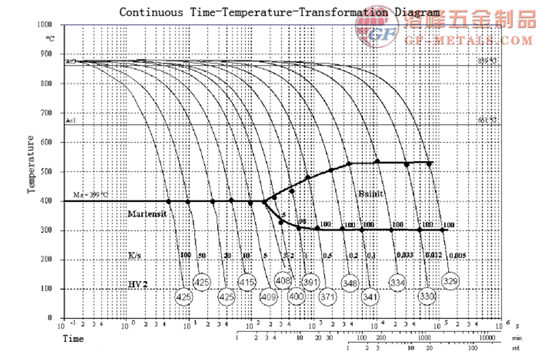

3)GEST80-VICTORY-ESRCCT图:


6.葛利兹GEST80-VICTORY-ESR规格

德国葛利兹模具钢:W.1.2311、W.1.2312、W.1.2738、W.1.2739、XPM-ESR、W.1.2316V-mod、W.1.2083V-mod、CPM40-ESR、CPM50-ESR、CRMHP、GEST80、W.1.2767、W.1.2711、W.1.2714、W.1.2347、W.1.2085、W.1.2343V、W.1.2344V、W.1.2510、W.1.2367V、EX1、EX2(在库:圆料/中厚板)
