葛利兹XPM-VICTORY-ESR模具钢比1.2738钢种具有更优越抛光性能及晒纹性能的改良加硬型钢种,XPM电渣重熔(ESR)版之夹杂物控制在更低水平,偏析度低,有效提高抛光效果及减低材料之各向异性。适用于表面要求高的大型塑胶模具,汽车车灯、后视镜、灯具、内饰件模具、电视机外壳及复印机/打印机外壳模具。
1.葛利兹XPM-VICTORY-ESR模具钢主要特性
- 横截面上硬度均匀
- 纯净度极高,组织均匀性非常好;高光泽度抛光效果
- 良好的机械加工性能
- 可施以氮化;适合表面镀铬处理
- 良好的耐磨性
- 跟2738相比,焊接性能、晒纹性能以及抛光性能都得到提高
- 良好的韧性
2.葛利兹XPM-VICTORY-ESR模具钢主要应用
- 对模具表面效果具有极高要求的塑胶模具
- 车头大灯、后视镜及车灯系统
- 汽车前保险杠、散热栅格等装饰件-电视机外壳和背板,复印机外壳-汽车仪表盘模具及大型外部件
3.葛利兹XPM-VICTORY-ESR模具钢理化参数
1)XPM-VICTORY-ESR化学成分:
C | Si | Mn | Cr | Mo | Ni | 专利元素 |
~0.27 | ~0.22 | ~1.55 | ~1.35 | ~0.50 | ~1.00 | + |
2)XPM-VICTORY-ESR物理性质:
热膨胀系数 | 20-100°C | 20-200°C | 20-300°C | 20-400°C | 20-500°C |
[10-6m/(mxK)] | 11.8 | 12.5 | 13.1 | 13.5 | 14.8 |
热传导系数 | 20°C | 200°C | 300°C | ||
[W/(mxK)] | 31.3 | 34.4 | 34.1 |
4.葛利兹XPM-VICTORY-ESR模具钢质检参数
1)超声检验:尺寸在1200×800mm以下按照SEP1921–testgroup3–classE,e;
更大规格按照SEP1921–testgroup3–classD,d或者按照客户要求
2)纯净度:按照ASTME45-方法A,A硫化物0.5,B氧化物、C硅酸盐和D球状氧化物各1.0; 或者DIN50602–K110或者按客户要求
3)XPM-VICTORY-ESR出厂状态:预硬调质
4)XPM-VICTORY-ESR运用状态:359-400HB(38–42HRC)
5)XPM-VICTORY-ESR钢材组织:细小贝氏体组织
5.葛利兹XPM-VICTORY-ESR热处理
1)XPM-VICTORY-ESR热处理温度:
锻造 | 软性退火 | 淬硬 | 回火 |
1050-800°C | 710-740°C | 870-920°C | 540–650°C |
2)XPM-VICTORY-ESR回火图
试样直径25x50mm,长油淬温度为880°C
6.葛利兹XPM-VICTORY-ESR规格
XPM模块厚度至1500mm

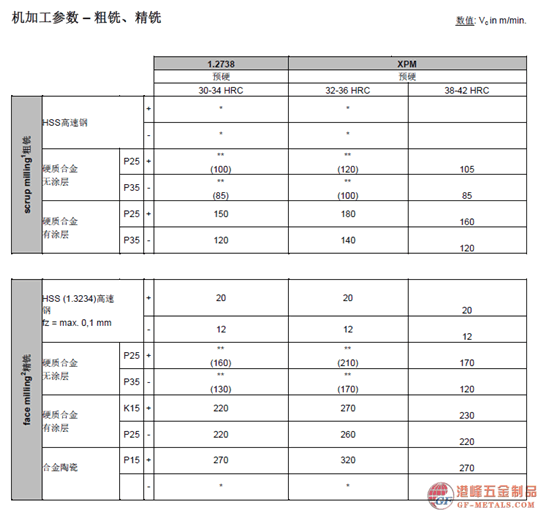

6.葛利兹XPM-ESR机加工参数–粗铣、精铣
注:*不推荐
**推荐使用带涂层硬质合金刀具。不然,以上数值有效。
1进刀量每齿(fz)=0.1–0.3mm,铣削宽度与刀具直径之比<3/4
2进刀量每齿(fz)=0.03–0.3mm,铣削宽度与刀具直径之比=1/10
提示:如刀具直径>70mm,加工速度必须降低,倍数为0.7。
德国葛利兹模具钢:W.1.2311、W.1.2312、W.1.2738、W.1.2739、XPM-ESR、W.1.2316V-mod、W.1.2083V-mod、CPM40-ESR、CPM50-ESR、CRMHP、GEST80、W.1.2767、W.1.2711、W.1.2714、W.1.2347、W.1.2085、W.1.2343V、W.1.2344V、W.1.2510、W.1.2367V、EX1、EX2(在库:圆料/中厚板)
