透气钢porcerax II|新东PM35透气钢(排气钢)
产品详细资料:

1.透气钢Porcerax II概述sinto_logo.gif

Porcerax II-PM35/PM40透气钢由美国国际模具钢(International Mold Steel, Inc)、日本新东(Sinto kogio, Ltd.)联合出品。

  • Porcerax II透气钢是一种粉末冶金烧结的多孔金属

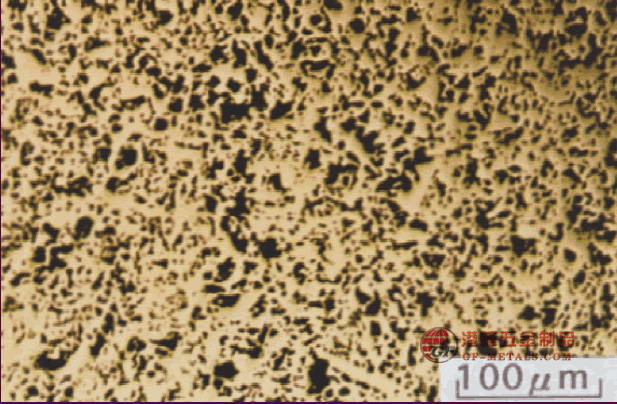

    透气钢 (2).png

透气钢孔隙率为20~30%,并且均匀、互相联系地分散于材料当中,使得模具中的气体可以顺利渗透穿过。使用porcerax II在适当位置,可解决模具的困气问题,降低注塑压力、周期时间,显著提高产品的表面质量和产品合格率。

● Porcerax II透气钢具有优良的机械性能:

出厂已预硬至塑料模具之使用硬度(HRC35~42,最好直接使用,特殊需求下可继续热处理提高硬度),采用普通方式加工之后即可投入使用。

  • 按照出厂预硬硬分类:

    PM35透气钢(HRC35~38),PM40透气钢(HRC38~42)

  • 按照平均孔孔径分类:

    小气孔(7μm)、中气孔(25μm)、大气孔(35μm),如PM35-25透气钢

2.透气钢Porcerax II技术参数

  • PM35、PM40透气钢化学成分

PorceraxⅡ透气钢化学成分 C Si Mn Mo Cr Ni
0.012 0.07 0.17 1.9 16.5 1.2
  • PM35透气钢及PM40透气钢机械性能

新东PorceraxⅡ PM35透气钢 PM40透气钢
平均孔径(μm) 7、20 7
气孔率 25% 25%
密度(kg/m3) 6.0~6.2*10‍3 6.0~6.2*103
线性膨胀率(20~150℃) 12.0~12.5*10-6/℃ 12.0~12.5*10-6/℃
导热率(W/m+K) 30-33 30-33
屈服强度(Mpa) 700-750 800-850
抗拉强度(Mpa) 450-500 500-550
硬度(HRC) 35-38 38-42
高速加工性 优良 一般

3.PM35及PM40透气钢的适用性

  • 透气钢表现适用的塑胶类型:

    PP、PVC(软)、尼龙、PS、BP、ABS、NPPE、PE、AA、PU

  • 观望使用中的塑胶类型:

    PH*、PVC(水管等)、PC(透明)、NR*、LSR、滑石树脂 **、发泡聚标记*:可用于反向吹制;标记**:部分树脂适用。

  • PM35透气钢及PM40排气钢在库规格:

    厚10~200mm,宽度不小于厚度。

厚度尺寸10、20、30、35、40、45、50、100、150、200*100、150、200,免收锯工。其他尺寸可能会收取适量锯工费

4.PM35及PM40透气钢的优势

模具使用PM35/PM40透气钢中获得的好处主要在于,消除解决模具排气区域的困气问题。如果这个问题频繁存在,传统的排气方法,如分型线的排气口、排气塞、排气销并不能提供足够的排气性能和容气空间。PM35/PM40透气钢的孔隙率达到25%,也就是说四分之一的面积是透气的,透气工件的面积越大则透气性能越强,提供了更可靠、精准灵活、高效的困气问题解决方案。此外,使用PORCERAX II透气钢的好处并不限于解决困气问题:

  • 预防燃烧

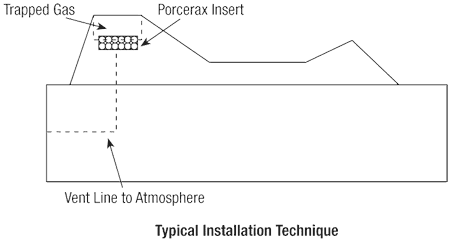

燃烧是由于压缩气体被困在一个空洞的熔融树脂流动引起的。使用porcerax II排气钢,气体被允许排出,从而消除燃烧条件。透气钢优势2.gif在典型的汽车的控制台配件模具,气体被困在诸如杯子保持件凹槽区或光盘/盒储藏室内。这将导致短射和/或材料燃烧。上图显示的透气钢工件安装进问题区域后,问题得以解决。不良率由安装之前的45%下降到了9%。

  • 预防飞边

飞边等缺陷的出现主要原因是:1.树脂长距离流动时由于温度下降,未能充分融合
2.型腔中的残余空气造成树脂融合、流动梗阻
3.模具凹凸模紧密闭合增添的额外开模配件、排气配件产生的缺陷点
使用PM35/PM40透气钢可避免以上问题,同时,利用porcerax II降低压力,提高流量,让树脂流动的更顺畅并充分融合,有效地提高了产品质量。

  • 消除收缩

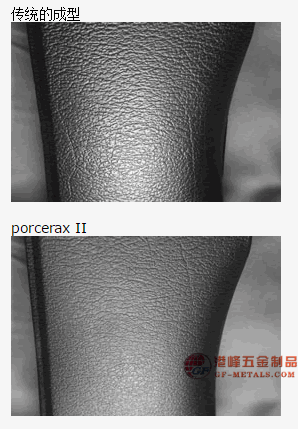

树脂和模具钢表面之间夹带的气泡可导致收缩或下沉,导致了塑料表面的波纹。在困气一侧使用PORCERAX II透气钢将消除在大多数情况下收缩。透气钢优势3.gif透气钢优势4.gif

  • 消除缺料


  • 增强部件外观


  • 哑光表面需求

使用新东PM35/PM40透气钢,夹在模具和树脂之间的空气(导致亮光的部分)被排除,从而留下一个需求的哑光饰面。这往往可以省去昂贵的二次喷涂操作。透气钢优势9.png

  • 工具简化和成本降低

当背压、注塑压力和循环次数降低,可节约注塑料量。并简化了模具设计,节省了刀具成本。在一些情况下,可以弃用整个热流道。

  • 协助开模

通常情况下,需要一个空气阀,从而帮助产品从模具中取出。安装PM35透气钢于空气吹安装腔,可达到相同的效果。这有助于模具真空环境的消除,有助于顶针的工作。相关阅读以及新东透气钢使用指南:

  1. 透气钢磨削之后表面堵塞的恢复

  2. 透气钢的清洗和维护

  3. 透气钢冷却管的安装方法(如果必要)

  4. 新东透气钢的设计要求和安装

  5. 透气钢使用过程中的注意事项
